標題: 日本 秋月級護衛艦 [打印本頁]
作者: Evlon    時間: 2014-4-1 00:45     標題: 日本 秋月級護衛艦



標準排水量 5000 噸
滿載排水量 6800 噸
全長 150.5 米
全寬 18.3 米
型深 10.9 米
吃水 5.3 米
鍋爐 4座勞斯萊斯SM1C燃氣渦輪發動機
動力 COGAG聯合動力裝置，雙軸推進
功率 64,000匹（PS）
最高速度 30 節
續航距離 浬（節）
乘員 約200 人
艦載機 2架UH-60K黑鷹直升機
或1架MCH-101掃雷直升機

日本的秋月級驅逐艦(日方宣稱為護衛艦)標準排水量約為5100噸，滿載排水量為6800噸。

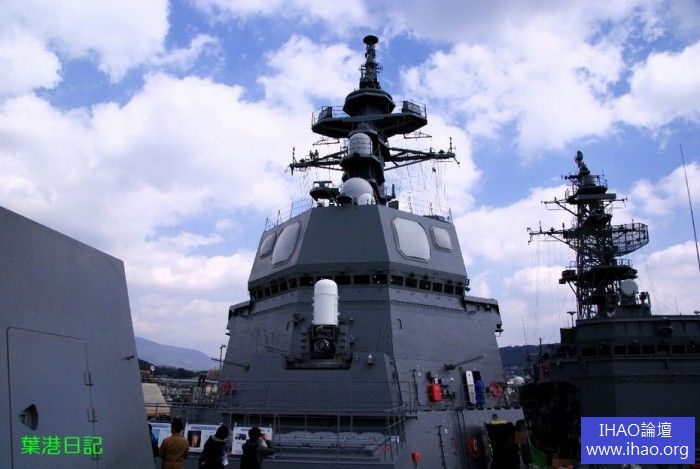

日本秋月級採用低雷達反射截面的後傾式塔式桅杆。


秋月級反艦導彈隱藏在艦體中部艦面下，發射時靠液壓裝置將導彈箱舉升至發射位置。

秋月級配備的是ESSM作戰系統，ESSM採用的是指令加中繼慣性導引加終端半主動雷達導引的複合制導方式，需要終端導引雷達的照明，而FCS-3採用C波段無法為其提供照射，所以日本採在C波段陣面下附加一個X波段照射陣面的辦法來解決這個問題，這個X波段照明陣面在FCS-3改型時直接來源於日本F-2戰鬥機上面的J/APG-1有源相控陣列雷達素子，但在FCS-3A型時已重新設計，除了照明外還具有基本的搜索和追蹤功能。

採用相控陣照射天線陣面最大的好處就是提高對付多目標的能力，從而大大提高抗擊反艦飛彈飽和攻擊能力。

秋月級裝備了自行研製的90式反艦導彈系統，但90式反艦飛彈是基於美國魚叉反艦導彈發展而來的，魚叉導彈是美國70年代起進行研製，其間有研發多款衍生型飛彈，目前在美方第一線服役已跨近半個
世紀，其作戰性能的可靠性已大不相同。

秋月級採用的是類似宙斯盾的指揮作戰系統，FCS-3A屬於一款改良自美國AN/SPY1的雷達系統，最大探測距離200km，可同時追蹤300個目標。

秋月級採用了4台SM1C作為動力主機，實際上這就是LM2500的改進版，總功率達到了64000匹馬力，而輔助機採用的則是3台2400千瓦的發電機。
