作者: Jose 時間: 2014-1-27 23:26 標題: 外形奇特的瑞典Saab-35

Saab 35 Draken是世界上首次運用雙三角形機翼佈局用於機體設計的超音速全天候多用途戰機。
其設計概念融合F-104的超音速高空攔劫性能，並且擁有中低空速下的良好性能。

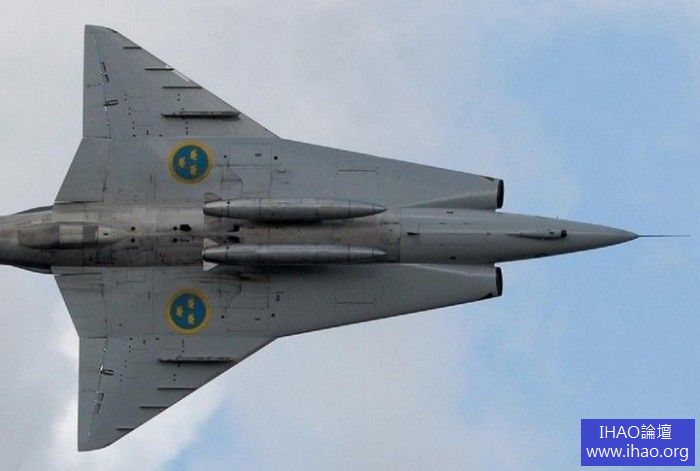

Saab 35 Draken的設計特色為雙三角翼（三角翼的配置80度，在加另一個較大的三角翼ˊ60度）內翼的80°角為戰機提供良好的高速性能，而外側60°翼則給戰機提供在低空速下的良好性能。

1949年9月，瑞典軍方向SAAB提出的設計要求是要戰機能戰時能以小型機場和公路跑道上起降，並在降落後十分鐘內完成重新加油與掛彈。

性能諸元:
J 35F Draken
翼展：9.42米
機長：15.35米
機高：3.89米
機翼面積：49.2平方米
空重：8,250公斤
正常起飛重量：10,900公斤
最大起飛重量：12,270公斤
發動機：Volvo Flygmotor RM6C (Rolls-Royce Avon RA.29/Mk.300)，軍用推力5,800公斤，最大推力8,000公斤
最高飛行速度：11,000米，2.0馬赫﹔巡航速度：0.9馬赫
最大航程：1,754海裡（3,250公里）
實用升限：18,300米
最大載彈量：2,900公斤
外掛點：機翼下4-6個
機載武器：30mm阿登-55型單管機炮

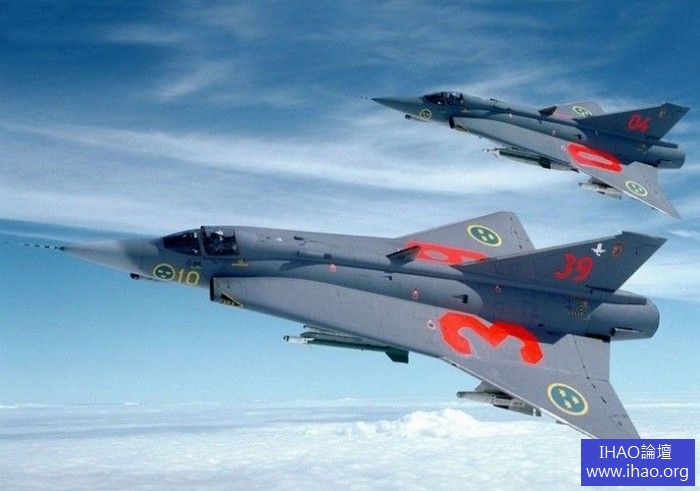

圖片附件: 120716ris3wwbf9tfrvf7t.jpg (2014-1-27 23:26, 52.87 KB) / 該附件被下載次數 57
https://ihao.org/dz5/attachment.php?aid=72700

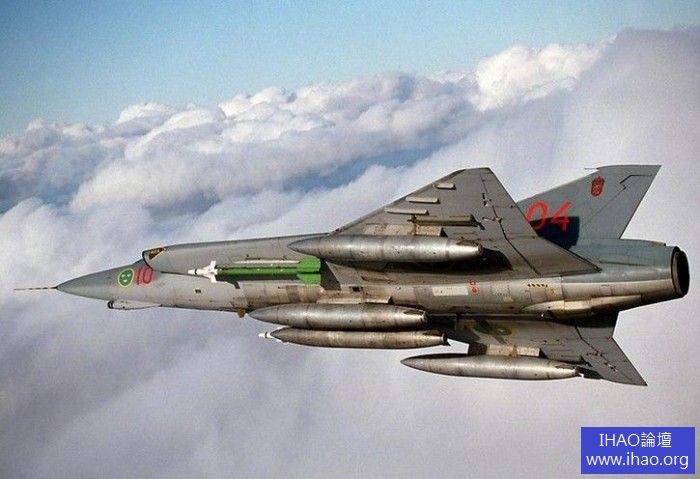

圖片附件: 120717g1knj3tuj34eot60.jpg (2014-1-27 23:26, 27.55 KB) / 該附件被下載次數 54
https://ihao.org/dz5/attachment.php?aid=72701

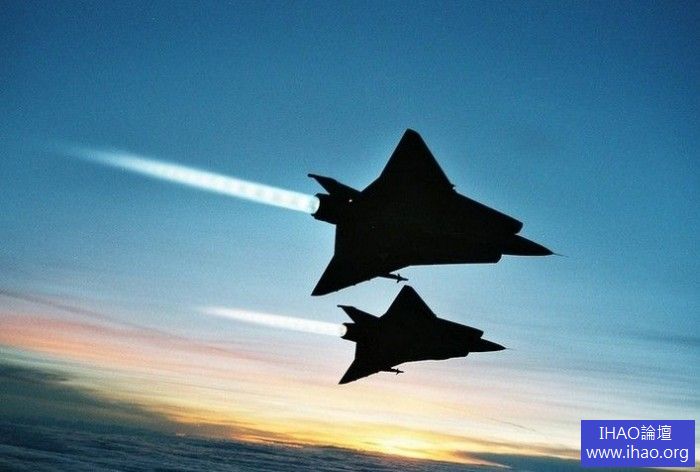

圖片附件: 120717sr9qo6vrowvox9jq_jpg_thumb.jpg (2014-1-27 23:26, 50.95 KB) / 該附件被下載次數 48
https://ihao.org/dz5/attachment.php?aid=72702

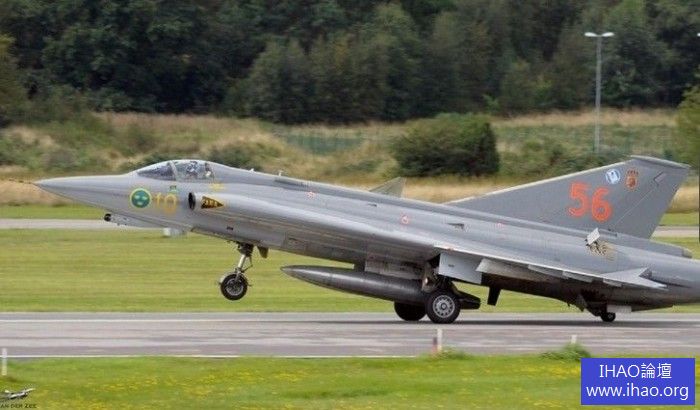

圖片附件: 120718khxeef6fou17t1u1_jpg_thumb.jpg (2014-1-27 23:26, 28.67 KB) / 該附件被下載次數 47
https://ihao.org/dz5/attachment.php?aid=72703

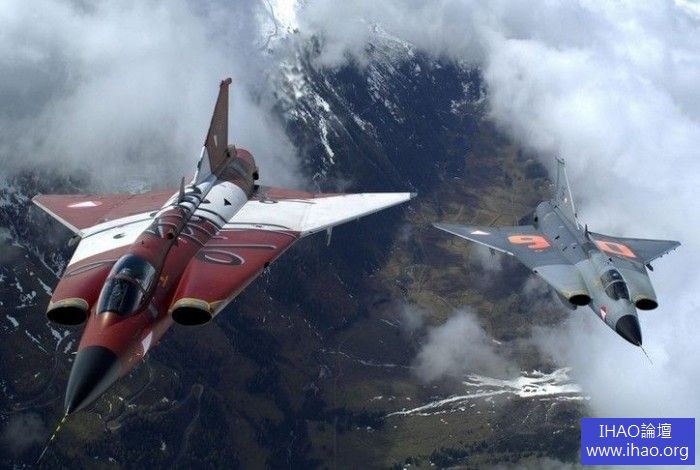

圖片附件: 120719sjpmnj0j40ng0nqn.jpg (2014-1-27 23:26, 29.02 KB) / 該附件被下載次數 56
https://ihao.org/dz5/attachment.php?aid=72704

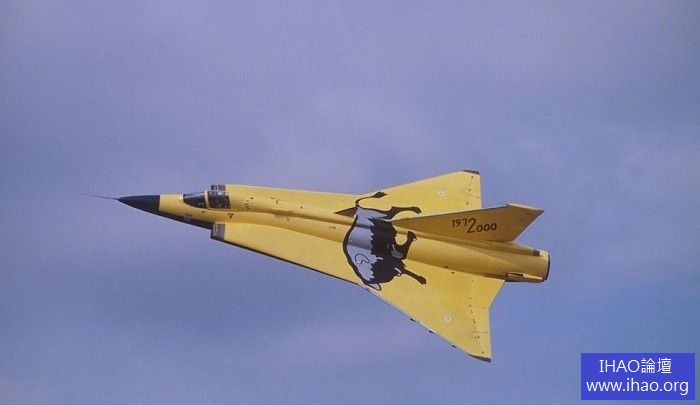

圖片附件: 120720svi0k10g6k1ckgwg_jpg_thumb.jpg (2014-1-27 23:26, 65 KB) / 該附件被下載次數 57
https://ihao.org/dz5/attachment.php?aid=72705

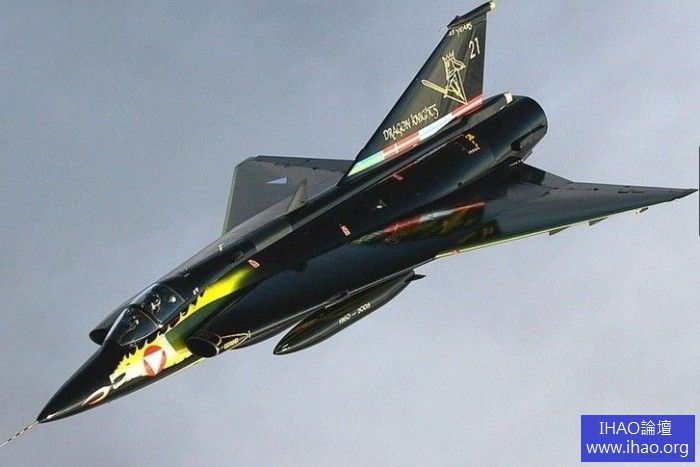

圖片附件: 120721dt4sja4rdnyddz6g_jpg_thumb.jpg (2014-1-27 23:26, 55.03 KB) / 該附件被下載次數 59
https://ihao.org/dz5/attachment.php?aid=72706

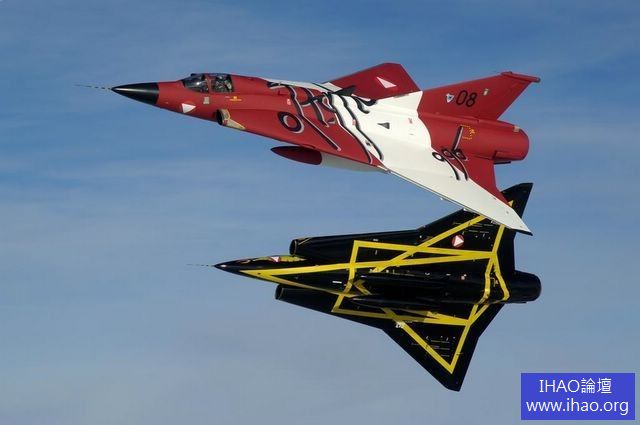

圖片附件: 120721lzfyd4yfxgrgpddg_jpg_thumb.jpg (2014-1-27 23:26, 50.94 KB) / 該附件被下載次數 57
https://ihao.org/dz5/attachment.php?aid=72707

圖片附件: 120722anqa03u9q05v5uqv_jpg_thumb.jpg (2014-1-27 23:26, 48.88 KB) / 該附件被下載次數 59
https://ihao.org/dz5/attachment.php?aid=72708

圖片附件: 120727zjabqluahc8au8bc_jpg_thumb.jpg (2014-1-27 23:26, 43.49 KB) / 該附件被下載次數 53
https://ihao.org/dz5/attachment.php?aid=72709

圖片附件: 1207197f7pifitt47erhmt.jpg (2014-1-27 23:26, 55.25 KB) / 該附件被下載次數 58
https://ihao.org/dz5/attachment.php?aid=72710

圖片附件: 1207236lwl6350pd32irz9_jpg_thumb.jpg (2014-1-27 23:26, 34.56 KB) / 該附件被下載次數 47
https://ihao.org/dz5/attachment.php?aid=72711

圖片附件: 1207265h8aj8xnl5xyaxz8_jpg_thumb.jpg (2014-1-27 23:26, 52.81 KB) / 該附件被下載次數 55
https://ihao.org/dz5/attachment.php?aid=72712

圖片附件: 1207275l64ossppse15eq5.jpg (2014-1-27 23:26, 28.61 KB) / 該附件被下載次數 55
https://ihao.org/dz5/attachment.php?aid=72713
