作者: msasdd 時間: 2012-10-29 00:27 標題: 越南海軍「毒蜘蛛級」飛彈快艇

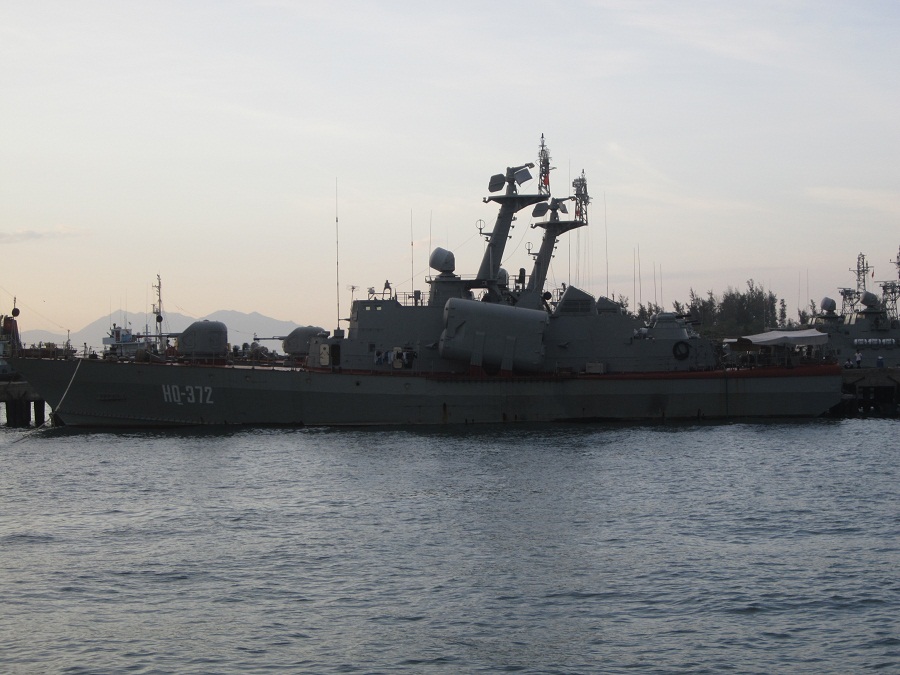

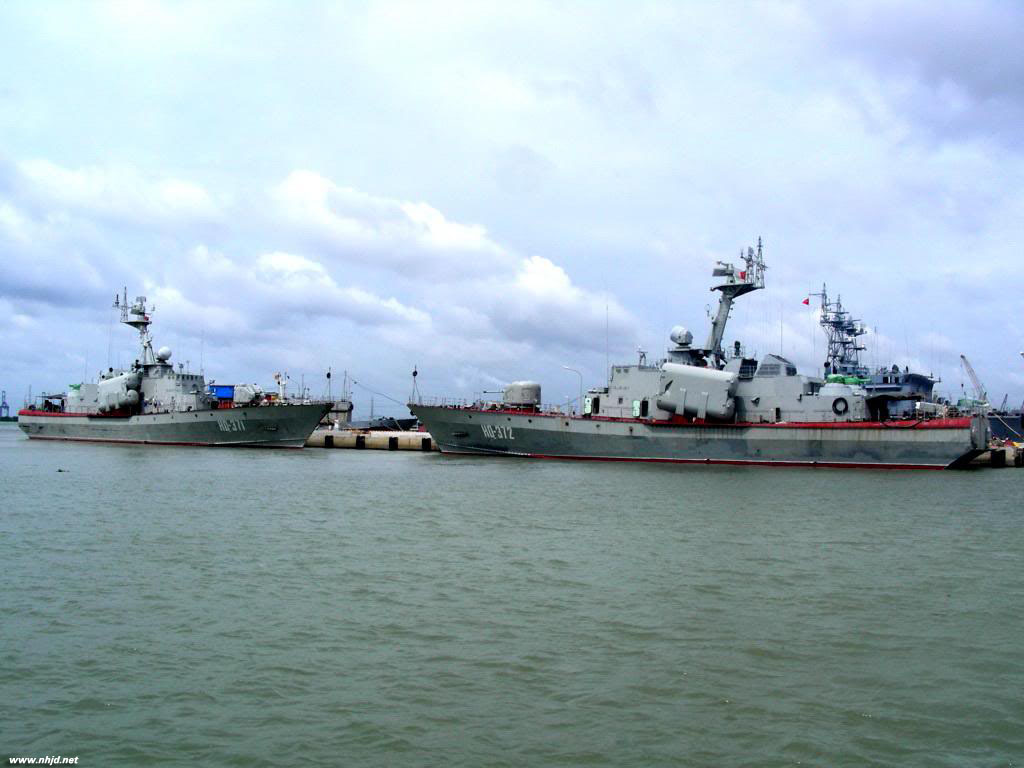

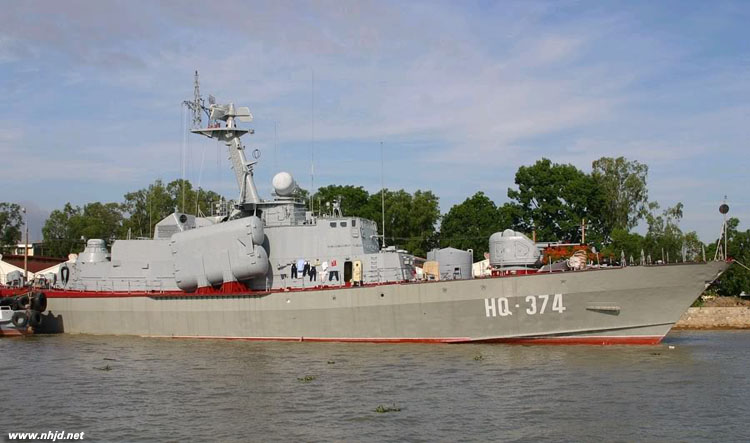

   毒蜘蛛級飛彈快艇為原蘇聯20世紀70年代後期建造，工程代號1241，由蘇聯海軍納奴契卡級輕型飛彈護衛艦發展而來，屬於大型近海飛彈艇，艇體採用鋼結構，上層建築則採用了鋁鎂合金結構，採用的是平甲板艇型、首柱前傾、方尾構，水線下部為圓艇型線型，艇體兩側有明顯的折線，艇體的長寬比較小（只有約5.4），因此其航行的穩定性及操縱性都有較大的提高，具備了較強的在中近海域高海況條件下航行作戰的能力，可執行海上巡邏、護漁、護航、對敵方港口進行封鎖及攻擊敵方近岸目標等，以致可將其作為一種輕型護衛艦來使用。越南海軍在1990年代初期訂購4艘毒蜘蛛-I的衍生型（1241.ER型），後又從波蘭海軍採購2艘，目前本級在越南海軍現役6艘。分別為：HQ-371、HQ-372（1994年10月交付）、HQ-373、HQ-374（1999年交付）、HQ-377、HQ-378。

   性能數據：
   艦長：56.1米
   艦寬：10.2米
   吃水：2.65米n
   排水量：標準330噸滿載455噸
   動力裝置：燃燃聯合（COGAG）推進方式，2台M70型燃氣輪機，2台M75型燃氣輪機，雙軸
   航速：42節
   巡航航速：14節
   續航力：2400海里/13節
   自持力：14天
   武器系統：1門59倍口徑AK-176型76mm自動艦炮，2門6管AK-630S型30mm近防艦炮，1座SA-N-8近程艦空飛彈發射裝置（備彈12枚），2座2聯SS-N-2D反艦飛彈發射裝置
   艦載機：無
   電子設備：1部MR-352對海/空搜索雷達；1部MR-123-02火控雷達（用於控制火炮）；1部Garpun/Plank Shave火控雷達（用於控制飛彈）；1部Kivach-3導航雷達；1部Vympel-R2電子戰系統（包含Foot Ball-A/Half Hat-B）；2座PK-16型誘餌彈發射器等
      艦員編制：37人（軍官人）

                              毒蜘蛛Ⅲ型（閃電）飛彈快艇

根據俄羅斯和越南此前達成的協議，俄「金剛石」中央海軍設計局和「信號旗」造船廠將許可越南自行組裝6艘12418型「閃電」飛彈艇，首批4艘已經開建。今後越方還有可能行使優先選擇權，再量產4艘同型快艇。

　　俄羅斯雷賓斯克市「信號旗」造船廠副總經理別利亞科夫10月25日在莫斯科國際警用裝備展上宣佈，根據俄越雙方商定的合作日程，該廠將為越南造船企業製造並運送相關部件和配件，幫助越方組裝6艘1241.8型「閃電」飛彈艇。在1241.8型飛彈艇研製商俄羅斯聖彼得堡市「金剛石」中央海軍設計局和生產商「信號旗」造船廠的技術幫助下，越南造船企業已經適應了該型飛彈艇的建造工作，目前正在建造首批4艘「閃電」艇。其中兩艘的艇身已經建成，正在安裝設備。另外兩艘也已鋪設了龍骨。

　　據悉，俄羅斯雷賓斯克市「信號旗」造船廠是從2010年開始向越南供應6艘「閃電」飛彈艇許可生產配件的，計劃到2016年完成，總合同價值3000萬美元。該合同還向越方提供了許可生產另外4艘「閃電」飛彈艇的優先選擇權，正式合同預計會在越南造船業建造的首批飛彈艇交付海軍使用之後簽署。

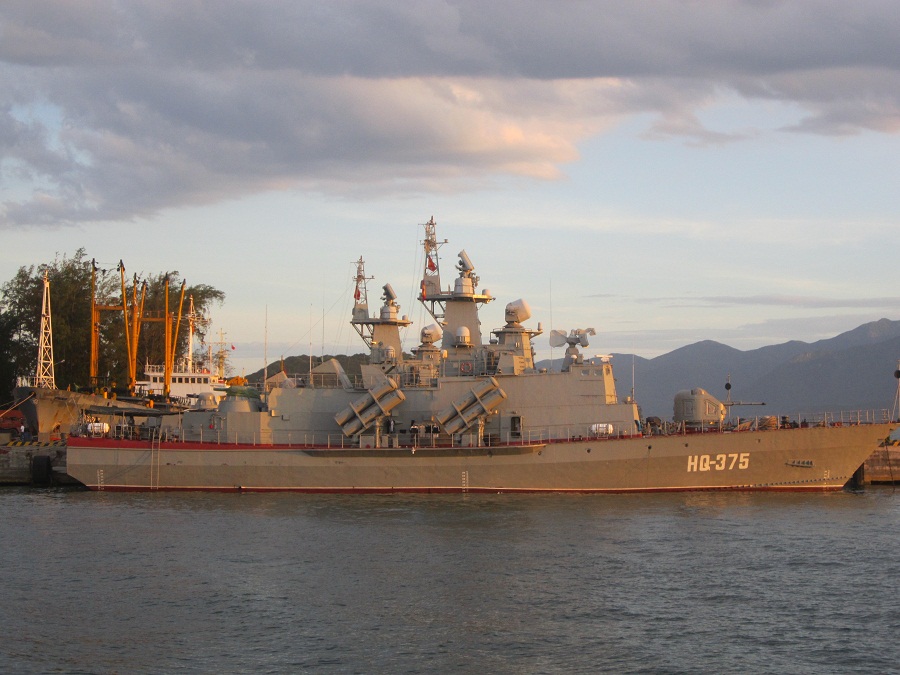

俄羅斯已經交付的兩艘分別為：HQ-375、HQ-376;
      性能數據：
      艦長：56.1米
      艦寬：10.2米
      吃水：2.65米
      排水量：標準455噸滿載540噸
      動力裝置：柴燃聯合（CODAG）推進方式，2台M70型燃氣輪機，2台M510柴油機，雙軸
      航速：40節
      巡航航速：節;
   續航力：400海里/36節  1650海里/14節
      自持力：10天;
   武器系統：1門59倍口徑AK-176M型76mm自動艦炮，2門6管AK-630S型30mm近防艦炮，1座Igla-1M近程艦空飛彈發射置（備彈12枚），4座4聯裝KH-35 Uran-E/SS-N-25 Switchblade反艦飛彈發射裝置
艦載機：無
      電子設備：1部MR-352對海/空搜索雷達；1部MR-123-02火控雷達（用於控制火炮）；1部Garpun-Bal火控雷達（用於控制飛彈）；1部Kivach-3導航雷達；1部Vympel-R2電子戰系統（包含Foot Ball-A/Half Hat-B）；2座PK-10型誘餌彈發射器等
      艦員編制：44人（軍官人）
