作者: AA82276761 時間: 2014-11-2 13:46 標題: 步槍刺刀

M16系列最早配套的刺刀是M7式，在1961年開始裝備，該刺刀為匕首型，既可作槍刺，又可單獨使用。但沒有血槽和劈砍功能，功能比較單一。而前蘇聯在1959年就已經為AK步槍配備了多功能刺刀，其後英國等其他國家也紛紛效仿。

美國註意到M7刺刀的落後後，在1980年代初也提出裝備多功能刺刀的要求。經過招標，選中了菲羅比斯公司（PHROBIS）生產的III型獵用匕首，並在1986年定型了新的M9刺刀。由於菲羅比斯公司的產能有限，因此在1989年開始由巴克（Buck）公司為美軍供應M9刺刀。再後來，又分別由蘭卡公司（LanCay）和安大略公司（Ontario）接手為美軍供應M9刺刀。

雖然外形有著明顯的不同，但M9刺刀在結構和功能上與AK刺刀有很多相似之處，例如M9刺刀也是單刃匕首型，刀背有鋸齒，刀身上的長孔套到刀鞘頭的駐筍上，可充當鐵絲剪。不過M9刺刀還有其他擴展的功能，比如刀鞘背面有一塊磨刀石，刀鞘頭還有一字螺絲刀的功能。由於是用於M16的刺刀，因此M9刺刀與槍的結合定位方法與M7刺刀相同。

在M9刺刀上有一種衍生型，是蘭卡公司在去掉了槍口環和刀柄尾部的卡筍夾，並改變的刀柄形狀後，改變而成的工具刀和格鬥刀，被命名為M11或M11 EOD。另外，安大略公司也推出了刀柄形狀差不多的OKC M10刺刀，保留有槍口環和卡筍夾。但這個M10是生產商自己的命名，不是美軍的製式名稱。

另外，美國海軍陸戰隊還裝備了安大略公司生產的OKC-3S刺刀，其刀片風格是類似卡巴刀，有時會也被人非正式地稱呼為M10。

M7 刺刀

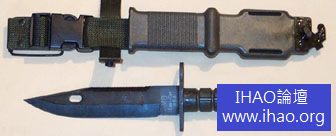

M9刺刀

M7的結構分解

M7刺刀槍刺狀態

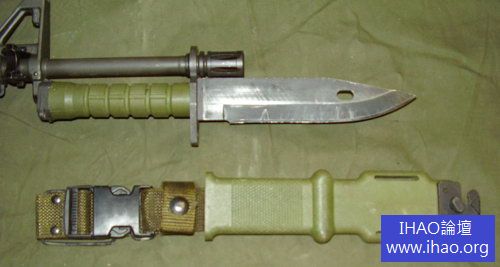

M9刺刀槍刺狀態

刀鞘頭的駐筍和一字螺絲刀刃口

刀鞘背面的磨刀石

越戰德浪河谷戰役中的照片，這名美軍士兵手上的XM16E1安裝了M7刺刀

M16A1上的M7刺刀

M4步槍上的M9刺刀
