054A型護衛艦

054A型護衛艦

054A型護衛艦(北約代號:江凱II級)是中國人民解放軍海軍最新型的護衛艦,為前代054型護衛艦大幅強化武裝的改良版,也是解放軍海軍裝備的第一款區域防空型護衛艦,目前解放軍護衛艦隊主力;至2013年底為止共16艘在役,至少4艘仍興建中。

發展沿革

2003年,上海滬東中華造船廠與廣州黃埔造船廠各推出了一艘054型護衛艦,雖然其簡潔的構型被外界譽為「中華拉法葉級巡防艦」,但艦上配置武備上仍使用較普遍的360型雷達與八聯裝海紅旗-7 防空導彈,技術表徵略顯落伍,但054護衛艦也只建造2艘便停產。隨後網路上流傳一種改良後的054實體模型照片,在設計與裝備方面進行了諸多重大改良,大幅強化其防空戰力,包括艦首改裝垂直發射系統,防空雷達換成與現代級驅逐艦類似的頂板(Top- Plate )雷達,與在2000年代開始實用化的730近防砲等;因此,軍事評論者得出前兩艘054型為一種過渡型號,後續建造的將是如模型一般的新構型。

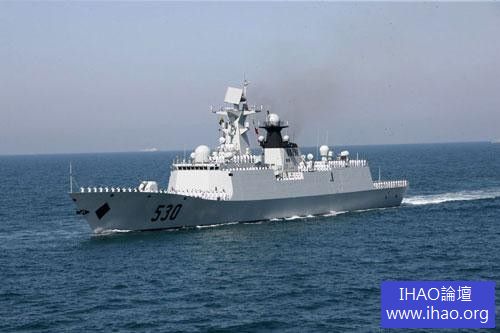

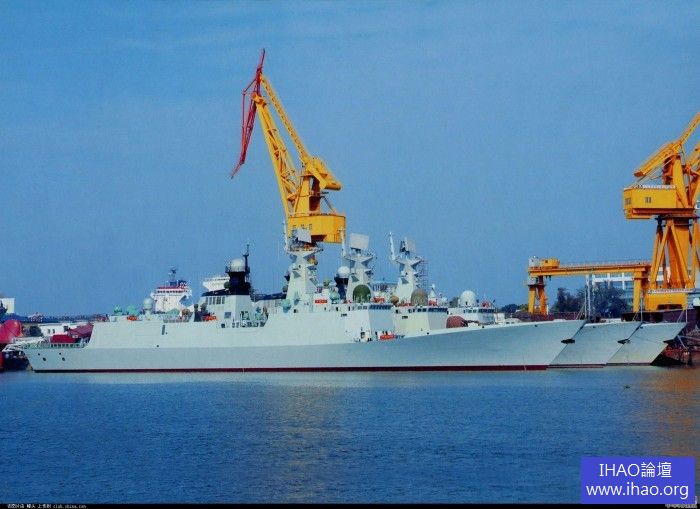

沉寂數年後,2006年在網路上終於出現了一艘正在建造的新版054護衛艦照片,除了主砲型號之外幾乎與模型完全相同(模型上似乎仍沿用舊有的100mm艦炮,但實艦則換成76mm艦炮),而這種改良型054便被賦予054A的代號,西方稱之為「江凱II級」(Jiangkai-II class),054A首艦徐州號(530)於2006年9月30日在廣州黃埔造船廠下水,2008年服役。

至於為何054護衛艦會先型建造,目前尚未有官方解答。外界的推測是新武器的開發時程晚於艦體設計,無論是中國版頂版382型雷達或海紅旗16防空飛彈以及熱射型垂直飛彈發射器有來不及備便的狀況;為了避免對中國海軍造艦/建軍造成太大的空檔,才先造了兩艘裝備現有海紅旗-7的054來墊檔,以提前驗證艦體設計,作為後續艦設計改進的依據。

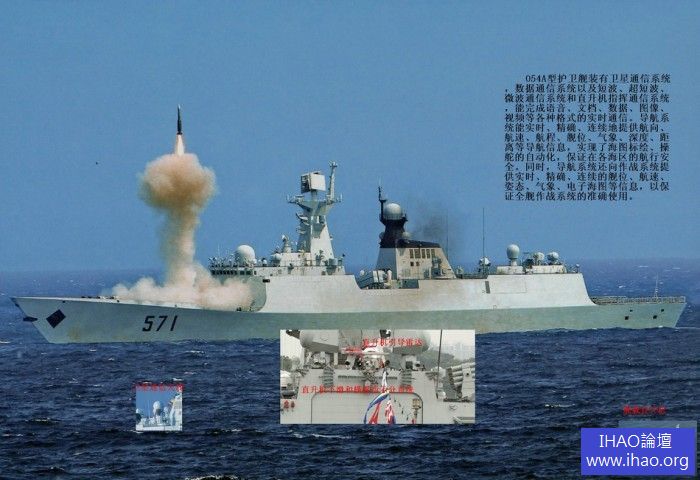

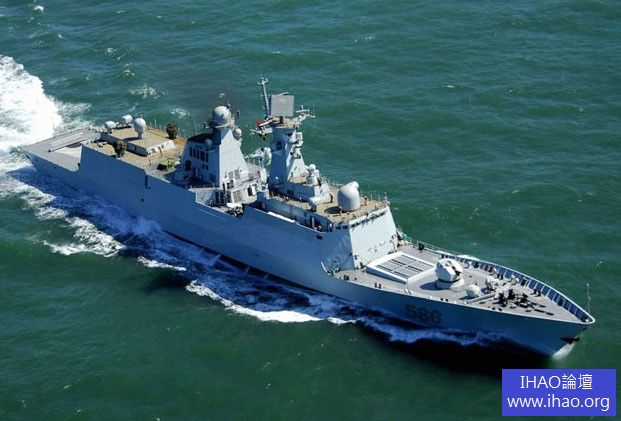

054A護衛艦最大的特色除了主櫃上的382型三座標雷達,就是前甲板的4組8連裝熱射式垂直發射器,與052C系列慣用以俄系技術的冷射型垂直發射系統是不同體系的成品,被視為當時中國海軍武備的一大突破;垂直發射管主要安裝的武器是紅旗16防空飛彈,與現代級上配備的9M-317關係匪淺,但經過中方改良後性能可能更好。紅旗16外界推估為彈重約680公斤,戰鬥部重約65公斤,彈長5.5米,彈徑0.34米,有效射程超過45公里,有效射高10-25000米,單發命中機率0.75-0.98,反應時間3~5秒。除了紅旗16外垂直發射器還配備了CY-3反潛火箭供長程反潛使用。

054A成軍後大量更換解放軍的053系列護衛艦成為解放軍的海上中堅,同時後續建造的批次有進行某種程度的改良,黃埔造船廠在2009年以後製造的054A西方稱為054+.[1],但實際修改細節不明。

技術數據

標準排水量
3500噸-3900噸
滿載排水量
4350噸-4500噸
全長
134.1米
全寬
16米
燃料
柴油
動力
4具陝西授權生產之SEMT Pielstick PA6V280 STC柴油發動機,機艙採雙層筏結構減震
雙軸推進,全柴動力(CODAD)
功率
每具6480kw(可在緊急狀況下提升10%)(8800匹馬力以上/1084轉),共25600kw
最高速度估計28.5節
續航距離
4000海里(18節)
乘員
165人
飛行設施
1座直升機機庫
艦載機
1架卡-28反潛直升機或直-9C反潛直升機
裝備
2具四聯裝鷹擊-83型反艦飛彈
4具8單元海紅旗16型垂直發射艦空飛彈垂直發射火箭助飛反潛魚雷

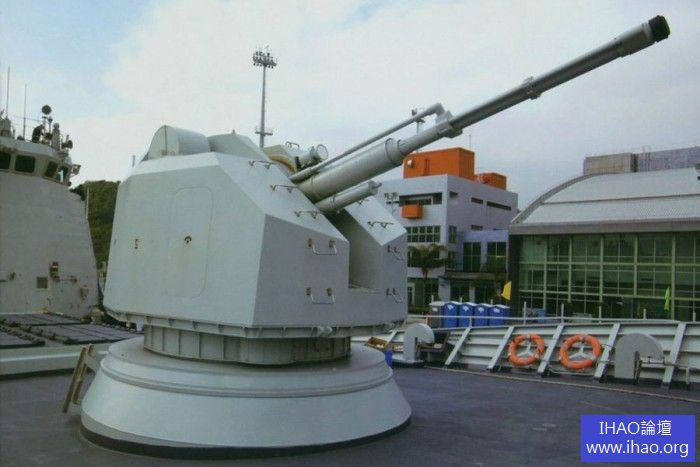

1座PJ26型單管76MM隱身艦炮

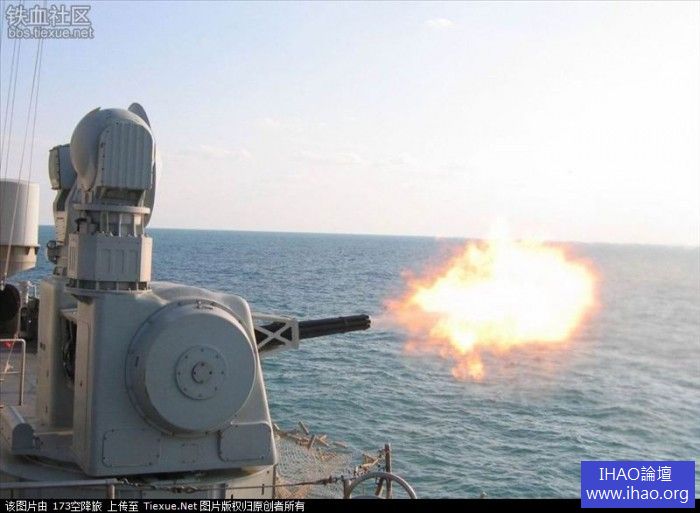

2具7管30毫米口徑730型近程防禦武器系統
2座三聯裝魚-7輕型反潛魚雷發射裝置

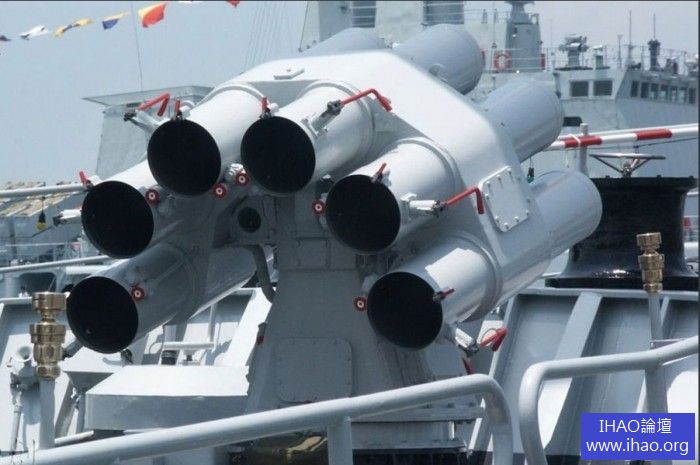

87式六管反潛火箭深彈發射裝置
726-4型18管艦載干擾彈火箭發射炮
